母線槽配件安裝使用需求
點擊次數：919 發布日期：2021-05-24
母線槽可為交流三相四線，三相五線制，頻率為50-60HZ，額定工作電壓為380V，高安全性在戶內低壓的電力輸送干線工程項目中比傳統的電線電纜更加安全，所以在工程中已經越來越多的代替了電線電纜。母線槽取電需要用插接箱，插接箱自帶斷路器，母線槽配件在安裝前，應打開母線槽插孔處的安全擋板，應先將箱內開關推至OFF斷開檔位置，將插接箱插腳按相序從母線槽插口處插入母線槽內，并保證插入到位，禁止帶點插拔。

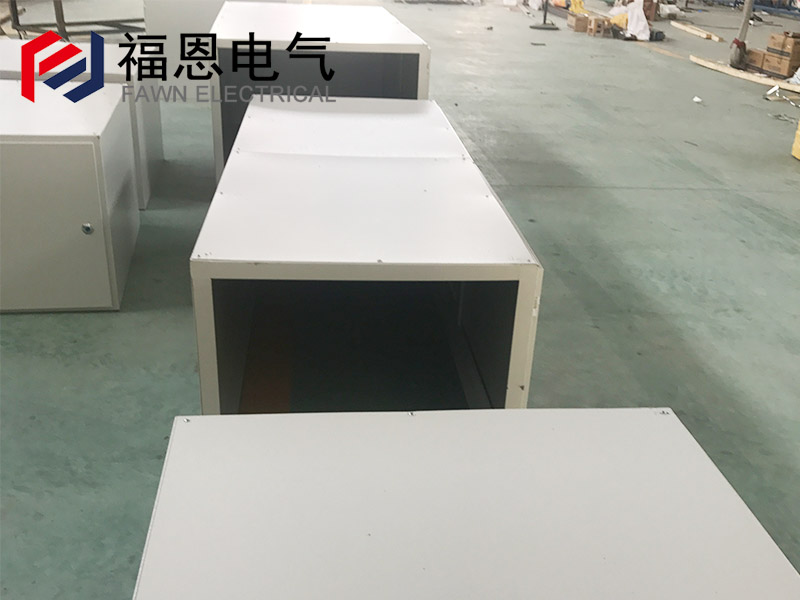

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。插接箱是相當于電纜分支接頭，從在插接箱安裝后，應將其前后兩處爪型卡板固定于母線槽兩側，并擰緊螺絲。內裝大型開關的插接箱，其垂直安裝時，底部應加裝稱重托臂，水平安裝時，應加裝承重抱箍。
插接箱只負責從母線槽中引點到需要處，插接箱內有開關的，同時插接箱插在母線槽內，一頭連接的是電纜，在通過電纜到樓層配電箱。母線槽內采用鋁質導體，亦可根據客戶要求采用鋁質導體，鋁合金外殼可作為保護接地導體，因而四線制母線槽可以作為五線制母線槽使用。母線槽插接箱是一種根據元件型號、規格、數量設計組裝成各種控制功能的配電箱，由于箱體的尺寸大小可任意選擇，使結構緊密到相當完善的組合，可做透視門窗，門板貼有密封橡皮條，防止雨水滲入，箱體配有下出現孔和安裝地板。
