插接式母線槽的插接過程及操作情況
點擊次數：1168 發布日期：2021-08-23

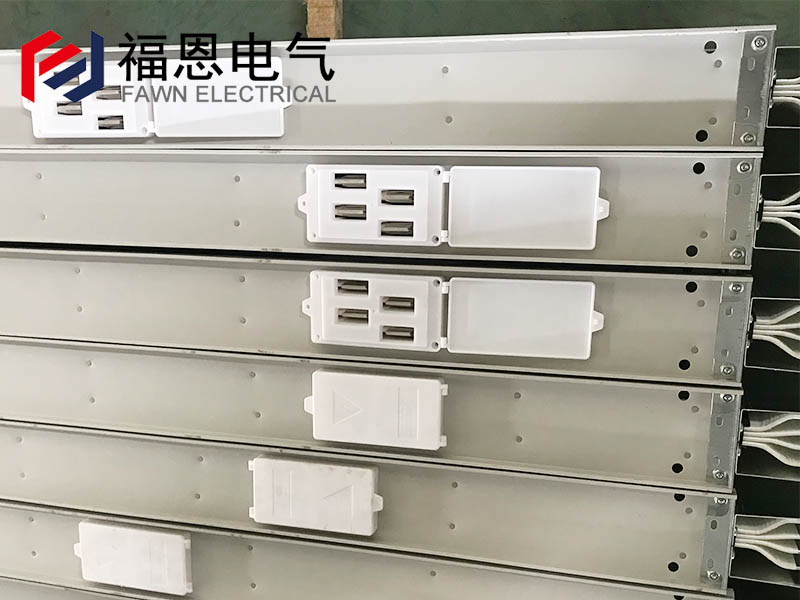

插接式母線槽內的電子元件由用戶選擇不同品牌產品規格，插接式母線槽內有斷路器、熔斷器、刀熔開關等三種保護措施，另外為了避免插入母線的時候錯相，插接箱都帶有定位設計，可以避免錯相。插接式母線槽的饋電口，就是用來插接插接箱使用的，插接式母線槽可以輸出電流60A-630A，插接式母線槽在插接的過程中，先插入的是pe端，拔出正好相反。
插接式母線槽在母線槽供電過程中，再有供電設備需要電源的位置，可以留著插接口，通過插入插接箱，就可以把電源從插接箱內引出到用電設備端；插接式母線槽在母線槽上可以安裝多個插接箱，母線在到達現場后，檢查母線的外觀，要表面平整，沒有裂紋、折皺、變形和扭曲；安裝母線用的螺栓緊固件都是鍍鋅制品，出廠合格證及有關母線產品材料要齊全。
母線在制作前，先將母線放在一塊平直的厚鋼板上，將母線矯正平直，切斷的母線將斷面用砂紙打平；插接式母線槽的搭接尺寸依據規程規定，用鉆頭打眼制作；母線加工完畢后刷相色漆，但有些個別情況就不能刷相色漆，母線的螺栓連接及支持連接處、母線與電器的連接處以及距所有連接處10mm以內的地方；母線接頭處需要用砂紙打磨平，去掉氧化層，搪錫后涂上電力復合脂，并保護好等待安裝。
任何一個樓面需要切斷電源，插接式母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可，但要切斷預制分支電纜的分支電源，在帶電的情況下操作是很危險的。普通電纜的絕緣層和外皮會燃燒，阻燃電纜在火焰下也會燃燒，只有在火焰離開后才不燃燒，耐火電纜不會燃燒，只有消防等不準停電的電源才用耐火電纜，插接式母線槽就是它利用插接的方式把主干線的電源分接到支線去。
