封閉母線槽降低接觸電阻減少損耗
點擊次數：696 發布日期：2021-09-29

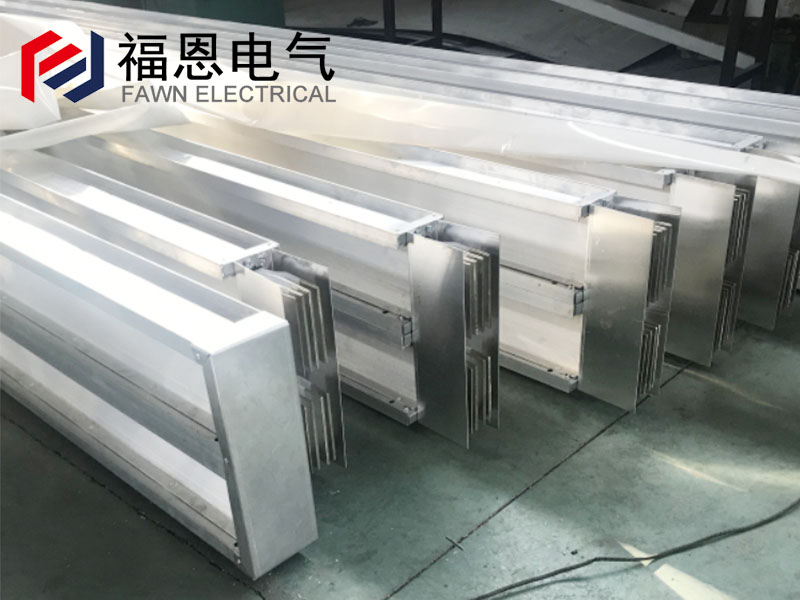

封閉母線槽結構，安裝維修孔可任意設置于封閉母線的上部或下部，對于大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。封閉母線槽采用雙重緣及殼體多點連接接地，使維護工作量明顯減小。封閉母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠有效地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗。
封閉母線槽采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等差，運行不可靠的缺點。為了解決變壓器、發電機及配電柜運行時產生的震動對封閉母線的負面影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動。
對于封閉母線槽本體，在系統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。封閉母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在封閉母線外表面噴涂淺灰色油漆來減少對可見光的吸收。封閉母線槽內表面噴涂黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象。
在穿墻處設置穿墻套管，使戶外與戶內封閉母線完全隔離；在垂直安裝時，法蘭在內，水平安裝時，法蘭在外。為了提封閉母線槽的允許運行溫升，防止在沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕，降低接觸電阻，大大于正常工作時溫升。在發電機出口處以及勵磁變壓器的次側裝入電流互感器，方便用戶檢測電流，通過示溫貼片或遠紅外線測溫裝置來直接測量溫度，監視母線系統的運行情況。
