耐火母線槽短路熱效應比較穩定
點擊次數：108 發布日期：2025-03-06
為了不影響以后供電功能，母線槽各功能單元的連接部件及活動接頭上的銅排表面須清理干凈，外殼和絕緣層安裝前也應擦試干凈不得有遺留物。耐火母線槽與外殼應同心，其誤差不得超過5mm，母線段與母線段連接時兩相鄰段母線及母線外殼應對齊，連接后不得使母線及母線外受到機械應力。
連結于涂絕緣材料的通道外，應在兩通道之間的接地螺栓上用扁銅帶或黃綠相間電纜聯接，確保整個通道連通成為一個接地系統。當母線槽發生短路時，就有比正常工作電流大許多倍的短路電流從電源經過到短路點。載流母線由于電阻引起的損耗轉化為熱能，使母線溫度升高。
銅、鋁材料本身雖然可在較高溫度下使用不影響其機械強度，但是螺栓連接的接觸面溫度較高容易氧化，使得接觸面電阻增加。連接面鍍銀的螺栓連接允許的母線溫度比較高，一般采用連接面鍍錫或鍍鋅的螺栓連接，這種母線的允許溫度就低些。我們采用焊接時，允許溫度可到達一百一十攝氏度，一般母線設計中還應考慮短路電流的熱效應。

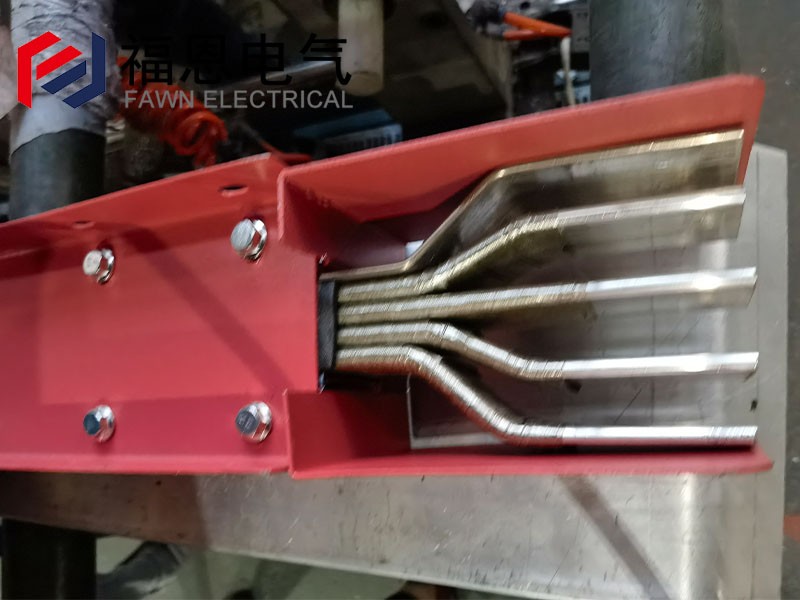

母線溫度短時間的大幅度升高，母線承受這種短路熱效應的能力稱為短路熱穩定。在連接母線槽時將需連接的兩節導體端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋，每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板。確認好后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。
